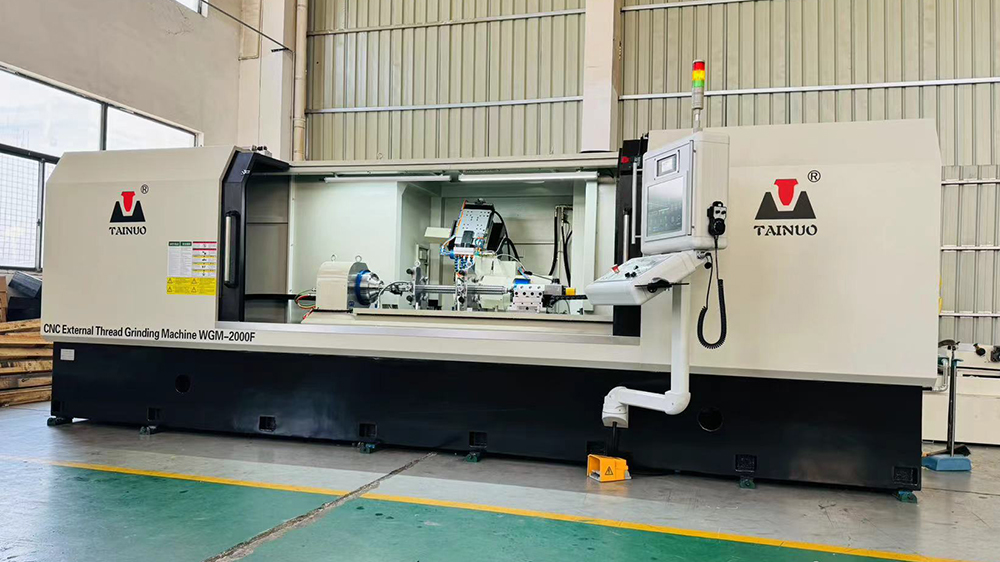

■ 機床簡介
●采用高端的數控系統支持精密和復雜的數學運算
●采用獨特的床身結構,六軸三聯動
●Z & X軸使用直線電機的直驅技術全閉環控制
●工件軸采用直驅力矩電機高速轉臺全閉環控制
●可支持正反磨削保證高效加工
●即可成型式修整也可按形線軌跡雙軸插補式修整
●電主軸砂輪在線動平衡控制單元
■ 適用范圍
高精度螺紋螺桿、滾珠絲桿、行星絲桿、螺紋塞規、滾絲輪、蝸桿、電子轉向\制動等汽車行業部件
■ 技術規格
WGM-400-VI | WGM-750-VI | WGM-1000-VI | WGM-1500-VI | WGM-2000-VI | WGM-3000-VI | WGM-4000-VI | |
頂尖距(Max.) | 400mm | 750mm | 1000mm | 1500mm | 2000mm | 3000mm | 4000mm |
有效加工長度 | 400mm | 600mm | 1000mm | 1500mm | 2000mm | 3000mm | 4000mm |
頂尖中心高 | 210mm | 210mm | 210mm | 210mm | 210mm | 210mm | 210mm |
加工直徑(Max.) | Ф200mm | Ф200mm | Ф200mm | Ф200mm | Ф200mm | Ф200mm | Ф200mm |
磨削螺旋升角 | ±30° | ±30° | ±30° | ±30° | ±30° | ±30° | ±30° |
磨削頭數 | 任意/Any | 任意/Any | 任意/Any | 任意/Any | 任意/Any | 任意/Any | 任意/Any |
工作臺橫向行程 | Z=400mm | Z=750mm | Z=1000mm | Z=1500mm | Z=2000mm | Z=3000mm | Z=4000mm |
砂輪架縱向行程 | X=230mm | X=230mm | X=230mm | X=230mm | X=230mm | X=230mm | X=230mm |
砂輪電主軸 | 15kw 7000rpm / 22kw 4000rpm / 25 kw 6000rpm | ||||||
砂輪規格 | Ф450×φ203mm | Ф500×φ203mm | Ф500×φ203mm | Ф500×φ203mm | Ф500×φ203mm | Ф500×φ203mm | Ф500×φ203mm |
數控系統 | FANUC / LYNUC | FANUC / LYNUC | FANUC / LYNUC | FANUC / LYNUC | FANUC / LYNUC | FANUC / LYNUC | FANUC / LYNUC |
機床電源 | 3AC 380V 35KVA | 3AC 380V 40KVA | 3AC 380V 40KVA | 3AC 380V 40KVA | 3AC 380V 45KVA | 3AC 380V 45KVA | 3AC 380V 45KVA |
機床主機尺寸 | 2400×2200×2050 | 2950×2100×2050 | 4300×2100×2050 | 4920×2100×2050 | 5930×2000×2050 | 5000×2000×2050 | 6250×2000×2050 |
機床主機重量 | 6,000kg | 7,000kg | 8,500kg | 10,000kg | 12,000kg | 11,000kg | 13,500kg |
